一、        功能概述

人机界面采用7英寸工业极触摸屏，具有定时、温控和记录功能，1路主控，0～30路温度监测记录。

二、        界面说明

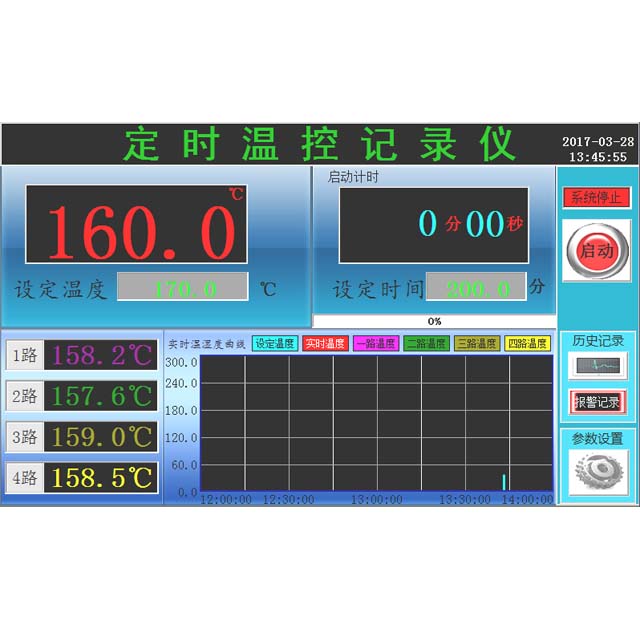

a)     主界面

三种计时方式：

【不计时方式】控制器一直控制加热输出，使其温度维持在设定温度左右。此时设定时间和启动按钮无效。

【启动计时】当启动按钮未按下时，控制器一直不输出，当按下启动按钮后，控制器开始控制加热输出，使其温度维持在设定温度左右，并开始计时，当计时时间到，控制器停止输出。

【到温计时】当启动按钮未按下时，控制器一直不输出，按下启动按钮后，控制器开始控制加热输出，判断“当前温度>设定温度-到温回差”时，定时器开始计时，当计时时间到，控制器停止输出。

点击进入历史曲线窗口。

a)     参数设置界面

    i.         控制设置

   i.         系统设置

i.         USB导出

  i.         曲线设置

 i.         密码修改
