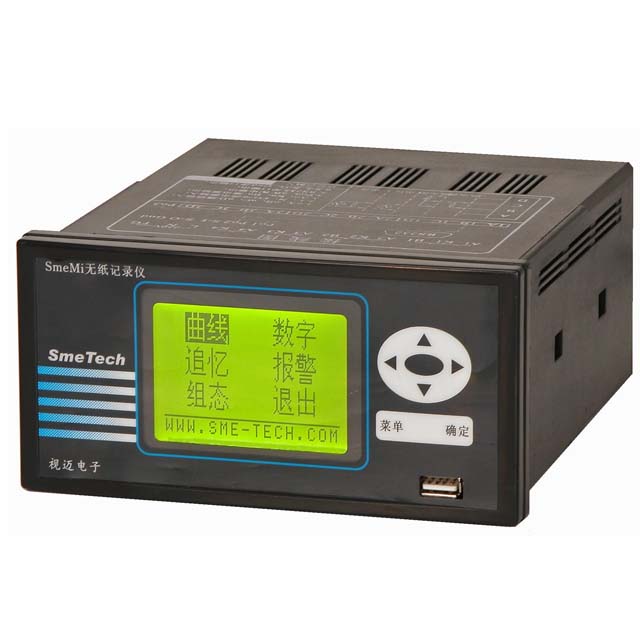

SmeRMi迷你无纸记录仪
  • SmeRMi迷你无纸记录仪
SmeRMi迷你无纸记录仪
2019-05-22 16:18:03 Clicks: 1213
产品详情



产品介绍

SmeRMi系列为多路万能输入单色无纸记录仪,采用基于PIC处理器,实现高速信息采集和处理,大容量闪存芯片可实现超长时间数据存储。可以输入热电偶、热电阻、标准电流、标准电压等信号。具有通道电源隔离、继电器输出、温压补偿、通讯功能。

二、功能特点

Ø    128*64点阵液晶图形显示屏,LED背光、画面丰富、信息量大;

Ø    采用基于PIC的高速、高性能微处理器,可以同时实现多路信号的检测、记录、显示;

Ø    采用大容量FLASH闪存芯片存储历史数据,超长时间数据存储,掉电永不丢失数据。集成硬件时钟,掉电后也能准确运行;

Ø    全隔离万能输入,可输入多种信号,无需更换硬件,通过仪表组态即可;

Ø    中英文组态菜单,实现对系统信息、通道状态、各通道的报警阀值、通信方式等信息进行设置,软件密码锁保证用户组态安全;

Ø    新型开关电源,170~264VAC范围内正常工作;

三、技术指标


显示器

128*64点阵式图形液晶显示器,LED背光

基本误差

±0.2%FS, ±0.5%FS





输入规格

全隔离万能输入:1~3通道信号输入,通道间完全隔离,隔离电压1000V

(1)           标准Ⅱ型、Ⅲ型信号:0~10mA DC0~5V DC1~5V DC4~20mA DC

(2)           热电偶:WR25型、B型、E型、J型、K型、S型、T型、R型;

(3)           热电阻:Pt100Cu50

输出规格

6路可组态继电器触点输出,触点容量为3A250VAC(阻性负载),默认为常开触点。

通讯

通讯接口:USB     波特率:115200

存储容量

2Mbit或者其它容量

记录时间

1~256秒任意设定,记录时间长度计算公式(单位:天):记录时间=(N*2000/(24*60)(天)

冷端补偿范围及误差

范围:0-50<℃,误差±0.5

断电保护

内置FLASH存储器,永久保存参数和历史数据,

供电电源

170~264AVC50Hz±5%

环境温度

0~50

环境湿度

0~85%RH





视迈Sme系列万能输入量程表

输入类型

量程范围







热电偶

输入类型

量程范围

Ⅱ型:0~10mA0~5V

-99.9~3000.0

K

-50~1300

Ⅲ型:4~20mA1~5V

-99.9~3000.0

E

-50~700



J

-50~600



T

-200~400

热电阻

Pt100

-200~600

S

-50~1600



B

500~1800

Cu50

-50~150

R

0~1600




WR25

200~2300

四、仪表外形尺寸及开孔尺寸


选型表


SmeRMi系列单色无纸记录仪

Sme


型号

型谱

说明



Sme

01


单路输入

02


双路输入



继电器控制输出



控制方式可组态

0


1


一路

2


两路

3


三路


六、主要操作界面
